Materialwissenschaft 24.07.2019, 14:30 Uhr

Herzklappen aus dem 3D-Drucker

Forscher der ETH Zürich und der südafrikanischen Firma SAT entwickelten eine künstliche massgeschneiderte Herzklappe aus 3D-gedrucktem Silikon. Dies könnte helfen, den steigenden Bedarf einer alternden Gesellschaft für Ersatz-Herzklappen zu decken.

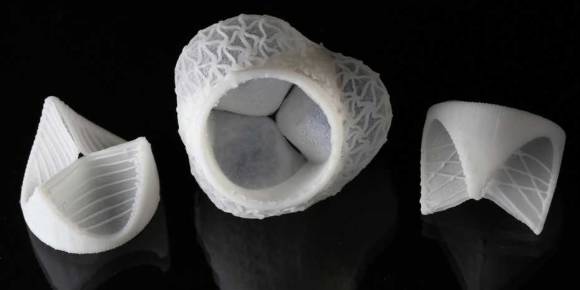

Die Klappenflügel (links und rechts) werden gezielt mit Silikonfäden verstärkt. Das gesamte Implantant umfasst zudem auch die Aortenwurzel (Mitte).
(Quelle: Fergal Coulter / ETH Zürich)
Unser Herz besteht aus mehreren Kammern und Vorhöfen, und jede davon ist mit einer Herzklappe ausgestattet. Diese wirken wie Ventile und sorgen dafür, dass Blut nur in eine Richtung fliesst. Sind Herzklappen undicht, verengt oder erweitert oder gar eingerissen, läuft das Blut aber in die Kammern oder die Vorhöfe des Herzens zurück. Dies belastet dieses Organ stark. Im schlimmsten Fall kommt es zu Herzrhythmusstörungen oder Herzversagen.
Abhilfe schaffen je nach Schwere des Klappenfehlers künstliche Herzklappen. In den kommenden Jahrzehnten dürfte der Bedarf aufgrund der Alterung, mangelnder Bewegung und falscher Ernährung in weiten Teilen der Welt stark steigen. Rund 850'000 Menschen werden im Jahr 2050 künstliche Herzklappen benötigen.

Digital geplant und fabriziert

Forscher der ETH Zürich und der südafrikanischen Firma SAT haben deshalb nach einer Alternative für die heute verwendeten Ersatz-Herzklappen gesucht – und gefunden. Sie entwickelten eine künstliche Herzklappe aus Silikon, die sie mit 3D-Druckern in mehreren Schritten anfertigen. Über diese Entwicklung berichteten die Forscher in der jüngsten Ausgabe der Fachzeitschrift «Matter».
Das neue Modell hat gegenüber bestehenden mehrere Vorteile: Die Silikon-Herzklappe ist massgeschneidert, weil die Forscher zuerst die individuelle Form und Grösse der undichten Herzklappe mittels Computertomographie oder Magnetresonanztomografie bestimmen. Dadurch lässt sich eine Herzklappe drucken, die exakt auf einen Patienten passt. Aus den Bildern erstellen die Forscher ein digitales Gittermodell und eine Computersimulation, mit der sie die auf das Implantat wirkenden Kräfte und Verformungen im Voraus berechnen können. Auch ist das Material für den Körper verträglich und der Blutfluss durch die Silikonherzklappe ist genauso gut wie bei herkömmlichen Ersatzklappen.
Bisher setzten Herzchirurgen Modelle ein, die entweder überwiegend aus Metallteilen oder aus tierischem Gewebe von Kühen bestehen. Damit solche Implantate verträglich sind, müssen Patienten das Immunsystem unterdrückende oder blutverdünnende Medikamente einnehmen, was erhebliche unerwünschte Nebenwirkungen hat.
Zudem ist die Geometrie bisheriger Modelle starr. Dies erschwert es Chirurgen, künstliche Herzklappen «wasserdicht» an den Blutkreislauf respektive ans Herz anzuschliessen. «Heutige Ersatzklappen sind rund, die Aorta aber ist es nicht. Sie hat bei jedem Menschen eine andere Form», sagt Manuel Schaffner, einer der Erstautoren der Studie und ehemaliger Doktorand von André Studart, Professor für komplexe Materialien. Nicht zuletzt sei die Herstellung von künstlichen Herzklappen teuer und zeitaufwändig.
Mit der neuartigen Silikon-Herzklappe können die Forscher solche Probleme umgehen. Um eine derartige Klappe mit einem 3D-Drucker herzustellen, benötigen die Materialforscher nur rund eineinhalb Stunden. Eine künstliche Herzklappe aus Rindermaterial in Handarbeit zu erzeugen, dauert hingegen einige Arbeitstage. Die Produktion mit 3D-Druckern könnte zudem beschleunigt werden, das heisst: eine Batterie von Druckern könnte täglich Dutzende bis Hunderte von Klappen herstellen.
